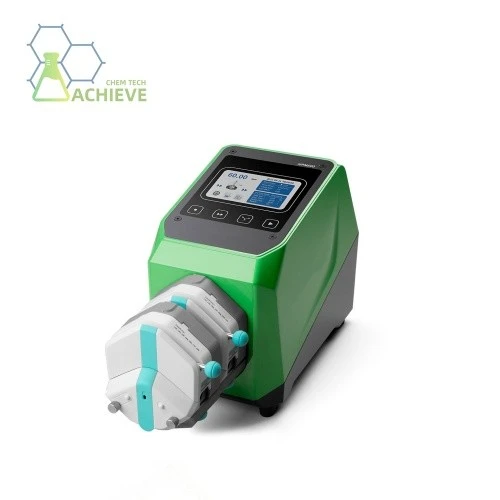

Pompa Peristaltik Pneumatik
Rentang aliran:0.0053-6000ml/mnt
2. Pompa peristaltik dasar: seri LabM
Rentang aliran:0.0053-3100ml/mnt
3.Pompa peristaltik industri
Rentang kecepatan:0.1-600rpm
Deskripsi
Parameter teknis
Pompa peristaltik pneumatikadalah alat pompa yang dirancang khusus untuk mengekstraksi gas dan media khusus. Prinsip kerja intinya adalah mendorong deformasi selang di dalam badan pompa melalui unit kontrol udara bertekanan, sehingga mencapai pengangkutan material di sepanjang pipa. Pompa ini dapat menangani media dengan konsentrasi tinggi, viskositas tinggi, kristalisasi mudah, sifat korosif yang kuat, dan kandungan partikel yang tinggi karena bagian dalam selang tidak rusak. Dan desainnya yang tersegel sepenuhnya secara efektif mencegah kebocoran dan kontaminasi, serta memiliki kemampuan pemancing otomatis, penyedot debu, dan rotasi maju dan mundur yang sangat baik. Di bidang teknik kimia, pompa pristaltik pneumatik dapat mengangkut media korosif, viskositas tinggi, dan cairan dengan kemurnian tinggi; Dalam industri perminyakan, dapat menangani minyak mentah, dempul, lumpur, dan bubur; Dalam industri makanan, berbagai jenis pasta, keju, dan minyak tidak menjadi masalah; Dalam industri farmasi, digunakan untuk mengangkut obat, emulsi, bubuk, dan bubur. Singkatnya, pompa pristaltik pneumatik telah menunjukkan potensi aplikasi yang luas di berbagai industri karena keunggulan uniknya.
Parameter
Komposisi struktural
Pompa peristaltik pneumatik, sebagai alat pengangkut fluida yang efisien dan fleksibel, memiliki desain struktur yang presisi dan berbagai komponen bekerja sama untuk mencapai pengangkutan fluida yang stabil. Secara khusus, pompa pristaltik pneumatik terutama terdiri dari komponen utama berikut:
1. gendang:
Drum adalah zona jantung pompa pristaltik pneumatik, yang berperan penting dalam memasang dan menopang selubung fleksibel. Biasanya dirancang dalam bentuk silinder dengan permukaan halus dan tingkat kekerasan tertentu untuk memastikan bahwa cangkang pipa fleksibel dapat terpasang erat selama pemasangan, menghindari perpindahan atau kelonggaran selama pengangkutan. Bahan drum biasanya dipilih yang tahan korosi dan tahan aus untuk memenuhi kebutuhan transportasi media fluida yang berbeda.
2. Rol tekanan:
Rol tekanan adalah komponen transmisi utama dalam pompa pristaltik pneumatik, yang memberikan tekanan pada cangkang pipa fleksibel dengan memutarnya, menyebabkannya menunjukkan keadaan peristaltik awal. Rol penekan biasanya didesain berbentuk silinder, dilapisi dengan bahan tahan aus pada permukaannya untuk mengurangi kehilangan gesekan dengan cangkang pipa fleksibel. Selama proses rotasi, roller tekanan secara berkala menekan cangkang pipa fleksibel, mendorong cairan di dalamnya ke depan. Kecepatan dan tekanan roller tekanan dapat diatur melalui mekanisme pengaturan untuk memenuhi kebutuhan kecepatan pengangkutan dan laju aliran yang berbeda.
3. Sirkuit udara terkompresi:
Sirkuit udara terkompresi adalah sumber tenaga pompa pristaltik pneumatik, yang mencapai transportasi fluida melalui kontrol tekanan. Rangkaian udara bertekanan biasanya terdiri dari komponen-komponen seperti sumber gas, katup pengatur tekanan, dan pipa gas. Sumber gas memberikan tekanan udara yang stabil, dan katup pengatur tekanan digunakan untuk mengatur besarnya tekanan udara untuk memenuhi kebutuhan media fluida dan kondisi transportasi yang berbeda. Trakea bertanggung jawab untuk menyalurkan gas terkompresi ke roller tekanan atau komponen transmisi terkait, menggerakkan putarannya dan menghasilkan efek peristlik.
4. Metode katup:
Katup metode memainkan peran penting dalam pompa pristaltik pneumatik, karena digunakan untuk mengontrol tekanan jalur udara terkompresi secara tepat, memastikan kontinuitas dan stabilitas penggerak peristaltik. Katup metode biasanya dirancang sebagai katup yang dapat disesuaikan yang dapat mengubah laju aliran dan tekanan gas terkompresi dengan menyesuaikan bukaannya, sehingga mencapai kontrol yang tepat atas kecepatan pengiriman fluida dan laju aliran. Selain itu, method valve juga mempunyai fungsi untuk mencegah kebocoran gas dan menjaga kestabilan tekanan sistem.
5. Pelabuhan pembuangan:
Lubang pembuangan adalah posisi akhir dimana fluida didorong dan juga merupakan komponen kunci dari pompa pristaltik pneumatik untuk mengeluarkan fluida. Pelabuhan pembuangan biasanya dirancang sebagai saluran pipa atau antarmuka yang dihubungkan ke selubung pipa fleksibel, dan fluida diangkut ke pelabuhan pembuangan dan dibuang melalui selubung pipa fleksibel di bawah tekanan roller tekanan. Ukuran dan bentuk pelabuhan pembuangan dapat dirancang sesuai dengan kebutuhan aktual untuk memenuhi persyaratan media fluida dan kondisi transportasi yang berbeda. Pada saat yang sama, pelabuhan pembuangan juga dapat dilengkapi dengan perangkat pemantauan seperti pengukur aliran dan sensor tekanan untuk memantau dan mencatat pengangkutan cairan secara real-time.
Singkatnya, desain komposisi struktural pompa pristaltik pneumatik tepat dan kuat, dan berbagai komponen bekerja sama untuk mencapai transportasi fluida yang stabil. Dengan menyesuaikan kecepatan dan tekanan roller tekanan, mengontrol tekanan jalur udara terkompresi, dan merancang komponen seperti lubang pembuangan secara akurat, pompa pristaltik pneumatik dapat memenuhi kebutuhan transportasi fluida di berbagai industri dan skenario aplikasi.
prinsip kerja
Prinsip kerja daripompa peristaltik pneumatikrelatif sederhana dan efisien. Saat menggunakan pompa peistaltik pneumatik, selubung fleksibel akan menunjukkan keadaan peristaltik awal melalui putaran roller tekanan. Kemudian, melalui kendali jalur udara terkompresi, peristaltik terus bergerak maju. Ketika peristaltik berlangsung, cairan terus-menerus didorong ke tempat pembuangan yang tetap, sehingga mencapai transportasi cairan.
Secara spesifik prinsip kerja pompa peristltik dapat dibagi menjadi beberapa langkah sebagai berikut:
(1) Keadaan awal: Pada keadaan awal, cangkang pipa fleksibel dipasang pada drum dan dalam keadaan rileks.
(2) Rotasi roller tekanan: Ketika roller tekanan mulai berputar, roller tersebut bersentuhan dengan cangkang pipa fleksibel dan menimbulkan gesekan. Gaya gesekan ini menyebabkan casing fleksibel mulai menggeliat.
(3) Kontrol jalur udara terkompresi: Saat roller tekanan berputar, jalur udara terkompresi mulai bekerja. Dengan mengontrol katup metode, tekanan udara diterapkan pada selubung fleksibel, menyebabkannya semakin merambat.
(4) Transportasi fluida: Selama proses peristiltik, fluida terus menerus didorong ke saluran pembuangan. Karena gerak peristaltik yang terus menerus dari selubung fleksibel, pengangkutan cairan juga terus menerus.
(5) Pembuangan: Ketika cairan mencapai tempat pembuangan, cairan tersebut dibuang dan diangkut ke lokasi target.
Area Aplikasi
Pompa peristaltik pneumatikbanyak digunakan di berbagai bidang karena karakteristiknya yang presisi tinggi, bebas polusi, mudah dibersihkan dan dirawat. Berikut adalah beberapa area aplikasi utama:
Laboratorium:
Di laboratorium, pompa peristtik biasanya digunakan untuk distribusi dan pengukuran cairan bervolume kecil. Ini memiliki presisi tinggi dan pengulangan yang tinggi, yang dapat memenuhi persyaratan transportasi fluida yang tepat dalam eksperimen. Selain itu, pompa peristltik juga digunakan dalam berbagai aplikasi laboratorium seperti transportasi jaringan sel, dekolorisasi spesimen, perfusi, analisis kromatografi cair, dll, untuk meningkatkan akurasi dan efisiensi percobaan.
Industri farmasi:
Di bidang farmasi, pompa peristltik banyak digunakan untuk mengangkut berbagai media korosif, kental, cairan mudah terbakar dan meledak dengan sifat khusus. Pompa peristltik dapat secara efektif mencegah kontaminasi obat dan kontaminasi silang, sehingga meningkatkan keamanan dan kualitas obat. Pada saat yang sama, hal ini dapat mencapai proporsi obat dan pengendalian aliran yang tepat, meningkatkan efisiensi produksi dan kualitas produk.
Industri kimia:
Dalam proses kimianya, pompa peristltik memiliki keunggulan seperti ketahanan terhadap korosi, ketahanan aus, rentang temperatur yang luas, dan kinerja penyegelan yang baik. Hal ini memungkinkannya digunakan untuk mengangkut berbagai media korosif, kental, cairan mudah terbakar dan meledak dengan sifat khusus. Dalam produksi kimia, pompa peristltik biasanya digunakan untuk pengangkutan bahan mentah, pengumpanan reaktor, pengumpulan produk, dan proses lainnya untuk menjamin kelangsungan dan stabilitas proses produksi.
Perlindungan Lingkungan:
Di bidang perlindungan lingkungan, pompa peristaltik biasa digunakan dalam pengolahan air limbah, pengendalian emisi gas, dan bidang lainnya. Secara efektif dapat mencegah kebocoran air limbah dan gas buang, serta melindungi lingkungan dari polusi. Sementara itu, pompa peristltik juga dapat mencapai pengangkutan dan pembuangan air limbah secara terus menerus, sehingga meningkatkan efisiensi pengolahan air limbah.
Minuman:
Dalam industri minuman, pompa peristiltik dapat digunakan untuk mengangkut cairan kental dan cairan yang mengandung partikel kecil. Kemampuan pengisian mandiri dan pengangkutan keringnya dapat menghindari kegagalan besar di banyak sistem industri, sehingga menjamin kelangsungan dan stabilitas proses produksi. Selain itu, pompa peristltik mudah dibersihkan dan dirawat, sehingga memenuhi persyaratan kebersihan industri minuman.
Parameter dan pemilihan produk
Saat memilih pompa pristaltik pneumatik, parameter berikut perlu dipertimbangkan:
Kisaran laju aliran: Kisaran laju aliran mengacu pada laju aliran fluida maksimum dan minimum yang dapat dihasilkan oleh pompa peristaltik. Pompa peristaltik yang berbeda memiliki rentang laju aliran yang berbeda, dan pengguna harus memilih sesuai dengan kebutuhan sebenarnya.
Kecepatan putaran: Kecepatan putaran mengacu pada kecepatan putaran roller tekanan pompa peristaltik. Semakin tinggi kecepatan putarannya maka semakin cepat pula kecepatan gerak peristtiknya dan semakin besar pula laju alirannya. Namun, perlu dicatat bahwa rotasi yang berlebihan dapat menyebabkan peningkatan keausan pada casing fleksibel, sehingga mempengaruhi masa pakainya.
Jenis kepala pompa: Ada berbagai jenis kepala pompa untuk pompa peristlik, seperti tipe standar, tipe mudah dipasang, tipe II mudah dipasang, tipe multi saluran, dll. Berbagai jenis kepala pompa cocok untuk kebutuhan transportasi fluida yang berbeda dan kesempatan. Pengguna perlu membuat pilihan berdasarkan kebutuhan aktual mereka.
Bahan tabung pompa: Tabung pompa adalah komponen kunci yang digunakan untuk mengangkut cairan dalam pompa peristtik. Bahan tabung pompa yang berbeda memiliki karakteristik yang berbeda seperti ketahanan korosi, ketahanan suhu, dan elastisitas. Pengguna perlu memilih bahan tabung pompa yang sesuai berdasarkan sifat fluida dan kondisi pengiriman.
Mode mengemudi: Ada dua mode mengemudi untukpompa peristaltik pneumatik: pneumatik dan listrik. Metode penggerak pneumatik memiliki karakteristik seperti tahan ledakan dan anti percikan api, serta cocok untuk lingkungan yang mudah terbakar dan meledak. Metode penggerak listrik memiliki karakteristik struktur sederhana dan perawatan mudah, serta cocok untuk acara umum. Pengguna perlu membuat pilihan berdasarkan kebutuhan aktual mereka.
